产品概述

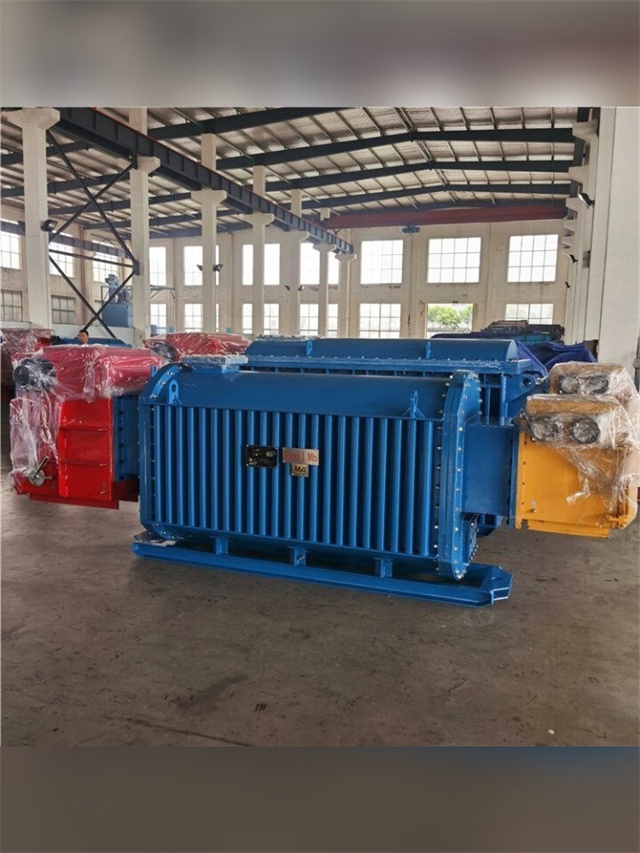

KBSGZY系列矿用隔爆型移动变电站是专为煤矿井下及矿山供电系统设计的成套供电设备，将矿用隔爆型干式变压器、高压开关、低压开关及保护装置集成于一辆拖车之上，形成可在轨道上移动的独立变电站。该产品符合GB/T 3836、GB/T 8286等标准，防爆性能可靠，供电质量稳定，广泛用于矿井下采区变电所、掘进工作面、综采工作面等场所，尤其适合负荷中心随工作面推进而频繁迁移的场合。产品支持定制，可根据矿区实际电压等级、容量需求、出线回路及防护要求进行专属设计，满足不同矿井的个性化供电需要。
主要特点
隔爆型设计：外壳采用高强度钢板焊接，各防爆接合面参数符合标准，可安全用于甲烷、煤尘爆炸性环境中。
移动灵活：整体结构安装在自带轨轮的拖车上，可随采掘面推进在轨道上快速移动，无需重新建站。
高度集成：高压开关仓、变压器主体、低压开关仓一体化设计，结构紧凑，占地面积小，安装调试简便。
干式变压器：采用H级绝缘耐高温材料，无油免维护，杜绝漏油隐患，安全环保，适用于井下潮湿环境。
保护功能完善：高压侧配置过载、短路、漏电、绝缘监视等保护；低压侧配置漏电保护、选择性漏电保护、过流保护等，并具备故障记忆与显示功能。
支持定制：支持容量、电压组合、出线回路数、电缆接头形式、拖车轮距、低压保护方式等非标定制，充分适应不同矿井场景。
适应恶劣环境：外壳防护等级达IP54，可有效防尘、防滴水，允许在温度-5℃～+40℃、相对湿度95%的环境下正常运行。
主要用途
KBSGZY移动变电站主要用于煤矿井下及矿山有甲烷、煤尘爆炸危险的场所，作为三相交流50Hz、额定电压6kV或10kV的供电系统的变电设备。其具体应用包括：
综采工作面、综掘工作面的动力供电及照明、信号等辅助供电。
井下采区变电所、移动配电点的电能转换与供给。
矿井主排水泵、局部通风机等大功率设备的移动供电。
作为矿山地面及井下的应急备用电源接入点。
工作条件
为保证设备安全可靠运行，安装地点的环境条件需满足以下要求：
海拔高度不超过1000m（特殊环境可定制高原型）。
环境温度：-5℃～+40℃。
空气相对湿度不大于95%（+25℃时）。
无强烈颠簸、振动和冲击的场所。
无破坏绝缘的气体或蒸汽的环境。
技术规格
下表为KBSGZY系列移动变电站常用规格参数，具体数值可根据用户要求进行调整定制：
| 项 目 | 参 数 |
|---|---|
| 型号说明 | KBSGZY（矿用隔爆型移动变电站） |
| 额定容量（kVA） | 315、400、500、630、800、1000、1250、1600、2000、2500（可定制） |
| 高压侧额定电压（kV） | 6、10（可定制3.3kV或其他） |
| 低压侧额定电压（V） | 400、660、1140、3300（可根据需求组合） |
| 额定频率（Hz） | 50 |
| 接线组别 | Yy0、Yd11（或按需定制） |
| 阻抗电压（%） | 4～6（按容量和标准） |
| 绝缘等级 | H级 |
| 温升限值 | 线圈≤125K，铁芯≤100K |
| 高压分接范围 | ±5%（或±2×2.5%） |
| 防爆型式 | 矿用隔爆型（Ex d I Mb） |
| 防护等级 | IP54 |
| 轨距（mm） | 600、900（或按用户轨道定制） |
| 拖车结构 | 型钢焊接、橡胶轮缘、可带止车装置 |
结构组成
KBSGZY移动变电站主要由以下部分组成：
高压开关仓：内置隔离开关、真空断路器、电压互感器、电流互感器、综合保护器及高压电缆连接器，具备开断、保护、测量和联锁功能。
变压器仓：采用三相干式变压器，铁芯由优质冷轧硅钢片叠装，线圈用H级绝缘导线绕制，真空浸漆固化，整体通过真空压力浸渍处理，防潮防霉。
低压开关仓：内置低压断路器、漏电保护模块、电流互感器、低压电缆连接器，可实现多回路出线，支持漏电闭锁、选择性跳闸等保护。
拖车底架：按标准轨距设计，配备车轮、牵引装置以及防跑车机构，确保移动时安全稳固。
定制服务说明
我公司支持对KBSGZY移动变电站进行全流程定制，确保设备与使用现场完美匹配。具体定制范围包括：
容量与电压等级组合定制：如6kV变660V、10kV变1140V、10kV变3300V等非标准组合。
低压出线回数定制：可根据负荷分配需求，定制2～8个出线回路，每个回路均可配置独立保护开关。
高压开关形式定制：可选隔离开关+真空断路器、高压负荷开关+熔断器等形式。
保护功能定制：可增选零序电压保护、绝缘在线监测、温度超限报警等扩展功能。
结构尺寸定制：根据安装硐室、巷道尺寸调整设备长度、宽度和高度，以及拖车轮距、连接拉杆等。
特殊环境定制：高原型、耐湿热型、抗盐雾型等特殊环境适应性设计。
使用与维护注意事项
安装前必须检查设备是否有煤安标志（MA），并核对设备铭牌参数与实际供电系统是否一致。
移动变电站应按规定进行可靠接地，接地电阻不得大于2Ω。
高低压开关间的电气联锁必须灵敏可靠，严禁在带电状态下打开门盖。
定期检查隔爆面是否有锈蚀、损伤，涂防锈油维护，并保持防爆间隙符合标准。
运行中应监控变压器的温升、声音及开关状态，发现异常跳动或报警应立即停电检查。
移动时不得快速拖拽，避免冲击，拖拽后应检查各连接件螺栓是否松动、电缆是否破损。
订货须知
用户订购KBSGZY移动变电站时，请提供以下参数，以便我厂迅速准确设计制造：
额定容量（kVA）、高压侧电压及分接范围、低压侧电压。
使用环境（如井下、地面、海拔高度、环境温度）。
低压出线回路数、每回路馈出电缆规格及长度。
是否需配置高、低压侧计量或控保装置。
拖车轨距及轨型、连接方式（碰头或拉杆）。
其他特殊要求（如颜色、铭牌、随机备件等）。
我公司将依照煤矿安全规程及标准，对所供设备进行严格的出厂试验与防爆检验，并提供煤安标志、防爆合格证、产品质量合格证等技术文件，确保产品满足矿山冲击地压、瓦斯突出等高风险条件下的安全供电要求。
